Фрагмент документации, предоставленной заказчику по итогам консультации:
Звуковое оборудование
Основная система звукоусиления – линейные массивы (9 кабинетов в стеке) и сабвуферы (4 кабинета в стеке) слева и справа по сторонам портала, расположены над сценой.

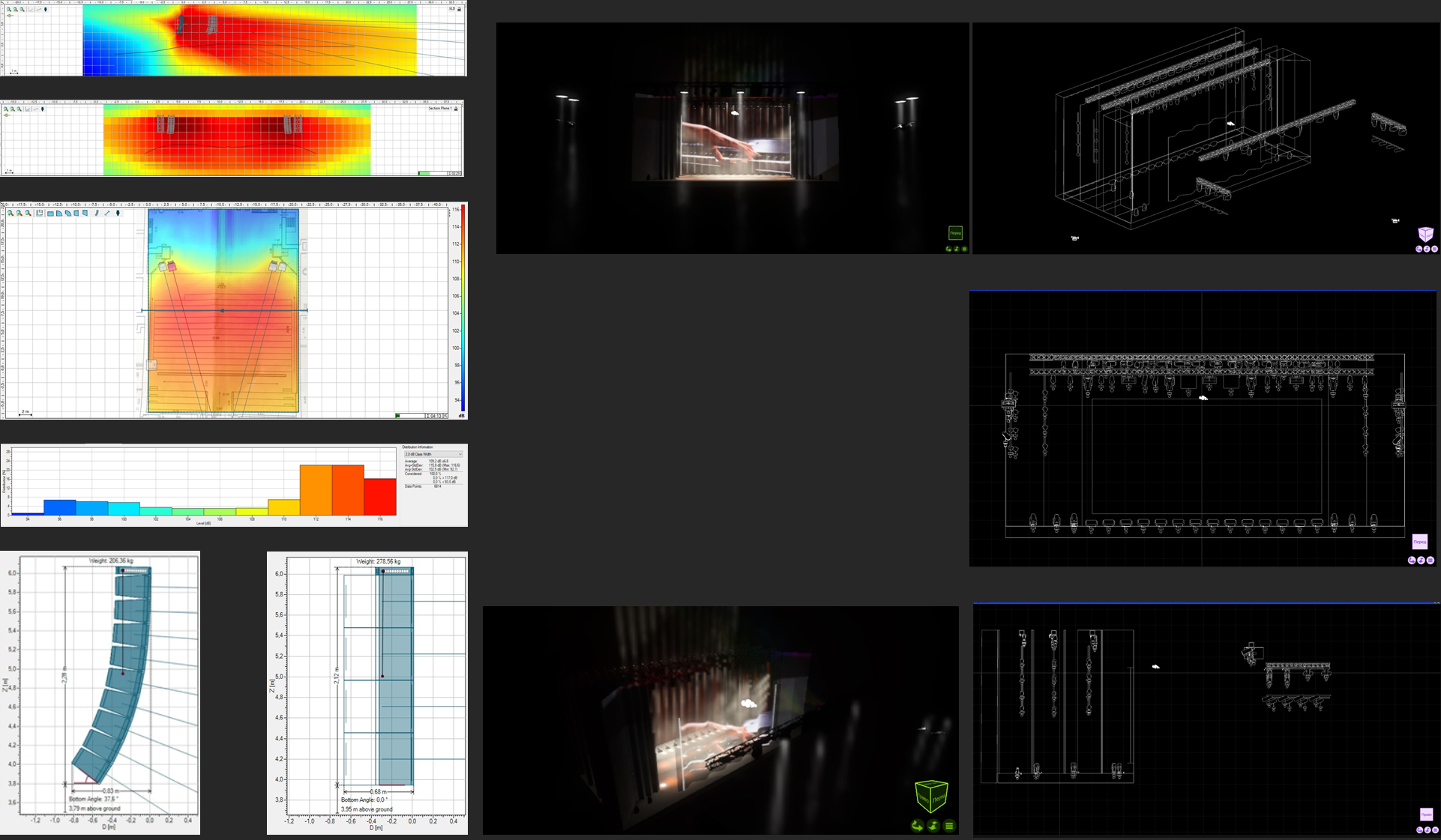

Распределение звукового давления системы звукоусиления (концерт). Рис.01-04.
1.1. Диаграмма распределения уровней звукового давления по площади помещения в широкой полосе частот по розовому шуму.
1.2. Статистика распределения уровней звукового давления по площади помещения в широкой полосе частот по розовому шуму. Среднее значение 105 дБ, минимальное значение 94 дБ, пиковое 116 дБ.
1.3. Ориентировочное расчётное положение линейного массива и угла наклона, верхняя граница на высоте 6 м. Рис.05.
1.4. Ориентировочное расчётное положение сабвуферов, верхняя граница на высоте 6 м. Рис.06.
Световое оборудование:Рис.07-08.
Один из вариантов работы сценического освещения совместно с проекционным оборудованием.
Приборы сценического освещения подобраны с низким уровнем шума для использования в театральных постановках, с высоким индексом цветопередачи, что обеспечивает сохранение естественных цветов, в том числе при фото- и видеосъёмке.
На выносном софите расположены прожекторы полного вращения, профильные и с линзой Френеля.
Левая и правая выносные ложи состоят из двух уровней:
- на нижнем прожекторы профильные и с линзой Френеля;
- на верхнем прожекторы полного вращения WASH и BSW.
На первом и втором сценическом софите:
- прожекторы PAR с изменяемым углом раскрытия луча;
- прожекторы полного вращения WASH и BSW.
На третьем софите – прожекторы полного вращения в виде пиксельного линейного светильника с возможностью непрерывного вращения по pan и tilt, источник света - 7 х 35 Вт RGBW.
На сценических прострелах применены прожекторы с линзой Френеля, изменяемым углом раскрытия светового луча.
В дополнение к верхнему сценическому освещению учтены приборы полного вращения для расположения на планшете сцены или в другой конфигурации, в зависимости от сценографии.
Схематичное расположение приборов сценического освещения. Рис.09-10.
Общий вид (волнистыми линиями на авансцене обозначен прозрачный экран в виде сетки
с механизмом сворачивания).
Вид спереди.
Вид сбоку.
